絶縁サポート(自社製品)

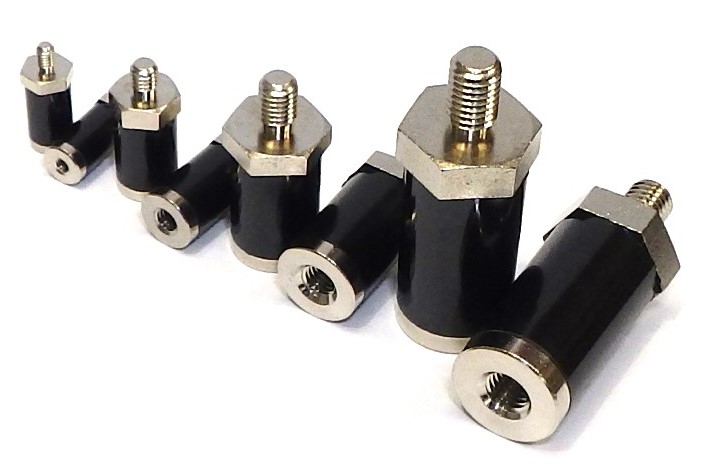

絶縁サポート (スペーサー)

ヒートシンクなどに取り付けて、ダイオード、サイリスタのアノードおよびカソードのリードの絶縁確保や、分・配電盤、制御盤、整流器盤の機器取り付け絶縁台として、さらにブスバー配線、電線配線等のサポートとしてもご利用いただけます。
M4,M6,M8,M10の4タイプを取り揃えております。
特 長
●特性
・絶縁抵抗:DC 500Vにて 10000MΩ以上
・耐電圧:AC 2000Vにて 1分間異常なし

●材質
・インサート:黄銅、ニッケルメッキ
・スタッド:黄銅、ニッケルメッキ
・樹脂:フェノール系  RoHS2対応品です。

●耐燃性
・UL94V-0

●使用事例
 低圧電路(AC 600V以下)使用事例
・電力部品の取付け
・端子板、電カバーの取付け
・筐体、ユニット部の絶縁固定化
・ベース、シャーシとのスペース確保

●御採用製品事例
・半導体製造装置 ヒーター電源部
・太陽光発電 パワーコントロール
・インバーター
・無停電電源

●推奨保管方法
 製品本来の絶縁性を維持するためには、恒温・恒湿環境による保管を推奨致します。

●品質保証
 本製品は、製造過程における工程検査のほか、完成品のロット判定として規定数を抜き取り、寸法検査や特性検査によって判定し、その判定結果・数値を記録として保存しております。品質不具合及び不適合対応に付きましては、定められた手順により速やかな対応を図っています。
 その他、本製品に関する環境負荷物質含有調査報告書の作成・提出、RoHS指令やREACH規則SVHC物質に対する保証書等の発行やchemSHERPAフォーマットへの対応も含めご要請期限厳守にて対処致します。
 また、本製品ご採用評価時等の経時機能評価に付きましても、営業担当へご相談いただくことにより、ご協力させていただきます。
